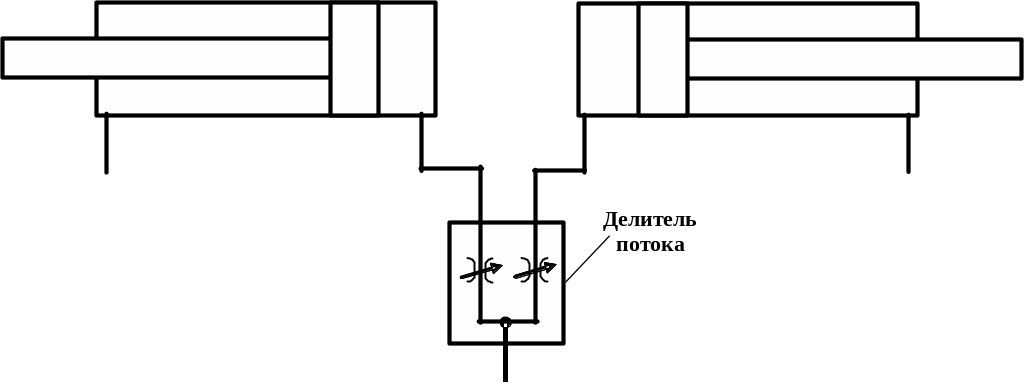

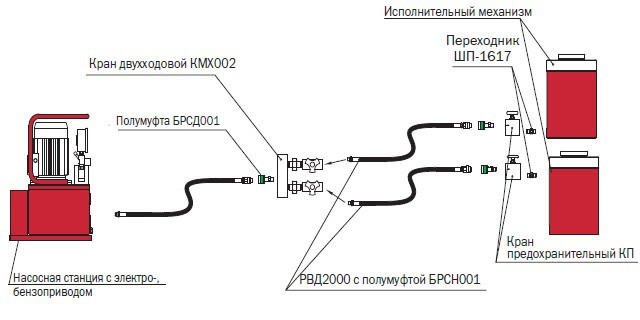

Схема подключения гидравлических цилиндров
Гидравлическая система с дифференциальным включением цилиндра
При работе технологического оборудования, например станков, часто необходимо, чтобы гидропривод работал в режиме: быстрый подвод, рабочий ход, быстрый отвод. Реализовать эту схему без применения дополнительных насосов, гидроаккумуляторов можно, используя дифференциальное подключения гидроцилиндра. Подключить по дифференциальной схеме можно гидроцилиндр двухстороннего действия, из-за разницы эффективных площадей его также называют дифференциальным, обычно рекомендуется использовать цилиндр с соотношением эффективных площадей , однако от этого соотношения, при необходимости, можно отклониться. Для подключения гидроцилиндра по дифференциальной схеме и получения нужного цикла работы потребуется специальный трехпозиционный распределитель. В крайних положениях, распределитель будет соединять напорную линию с одной из полостей гидроцилиндра , а другую - с линией слива, а вот в нейтральном положении распределитель соединить обе полости цилиндра с напорной линией, это и позволит реализовать дифференциальную схему.
Гидравлический распределитель отвечает за изменение направление рабочей жидкости, используя внешнее воздействие. Переключение устройства позволяет изменить соединение в гидравлических линиях, и направить жидкость к определенному агрегату. Правильно выбранная схема подключения гидрораспределителя обеспечит необходимую последовательность запуска рабочих механизмов. Установка гидроузлов является важным элементом контроля работы навесного оборудования. Возможность управления спецсредствами из кабины водителя облегчает работу при выполнении пропашных задач, а также повышает срок эксплуатации вспомогательных устройств. Для этого нужно знать особенности схемы подключения гидравлического распределителя к разным моделям тракторов.
Гидравлический цилиндр двухстороннего действия представляет из себя устройство гидравлической системы для преобразования энергии в механическую с помощью возвратно-поступательных движений, где выходным звеном служат — шток, плунжер, поршень. Гидроцилиндры двухстороннего действия широко используются в строительной, коммунальной, дорожной и другой спецтехники, которая оснащается навесным оборудованием для подъема и опускания. Существует несколько типов гидроцилиндров двухстороннего действия:.
